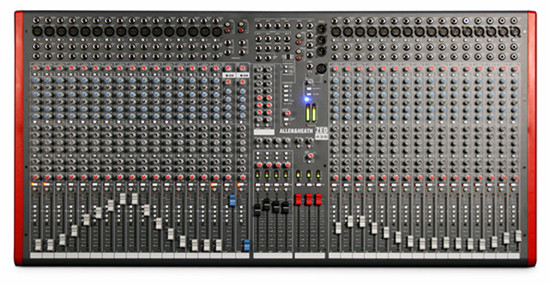

ALLEN&HEATH ZED-436 调音台

ZED 4路总线调音台最合适乐队、厅堂、剧院或AV工程具备了所有专业产品的功能和特色,合适各种音响扩声系统和专业PA租赁公司。16,24或32路麦克风或线路输入2路双立体声输入,并带均衡器,绝对超值的4段MusiQ均衡器,4编组,6路辅助发送和7×2矩阵功能。
● 4编组
● 16/24/36单声道麦克风/线路输入,带DuoPre 前置放大器
● 2路双立体声通道带增益
● 4段MusiQ均衡器,2段扫频
● 单声道直接输入
● 独立L,R&M总线
● 100mm推子
● 2个矩阵输出
● 对讲至辅助发送或LRM
● 双输入选择

设计特点:
以获得巨大成功的PA系列产品的前置放大器为基础, 所有ZED产品全部采用全新 DuoPreTM 前置放大器。用一个两级设计,对各级增益数量的控制十分精准,当放大以XLR输入的信号时,增益的范围会增大到很大,确切的范围是:69dB,增益的范围恰好和增益控制差不多,这意味着对信号电平的控制能力更加好了,大部分增益都在第一级出现,因此能将噪音控制在最低的水平,线路信号的输入只需使用线路输入插孔连接到前置放大器的第二级;使用线路信号输入的一个最大的优点就是噪音非常小,而且可以连接一个相对大的输入阻抗。
个性鲜明:
双立体声和4路总线版本,ZED调音台的鲜明个性和特点在这个价位的产品中是绝对找不到了, ZED提供很多音源去混音,4路或6路辅助输送,4编组,USB接口输入和返回(适用于各种个人电脑或苹果电脑,录音回放并添加效果),双立体声输入和一些高级监听功能。
机身坚实稳固:
1 0 0mm平滑、准确推子、控制按键/钮设计在调音台顶部,方面插拔各种外接设备;每通道由独立垂直电路板构成,方便插拔各种设备,用螺丝将控制台面和机身连接固定, 是ALLEN&HEATH专业巡演产品的一大特色。
音质效果
ALLEN&HEATH首席设计师Mike Griffin 专业音频产品中首屈一指的设计大师,有多年音频产品的设计经验,并成功的设计了ALLEN&HEATH WZ PA和GL系列调音台。Mike一直都在为设计和生产完美的音质产品而努力着,因此,ZED使用了MusiQ 3或4段EQ、专利TM 技术“DuoPreTM ”和麦克风前置放大器,这不仅仅不会影响或失真声效,反而能给你更多的空间让你拥有真正专业和现场表演的感觉。

技术参数
输入
单声道(XLR)输入+6至-63dBu测试(+17dBu最大)
单声道线路输入(插座)+10至-26dBu(+30dBu最大)
外接口(TRS插座)0dBu测试+21dBu最大
立体声输入(插座)0dBu测试(控制=关到+10dB)
立体声输入(耳机插座)0dBu测试(控制=关到+10dB)
2音轨输入(耳机插座)0dBu测试 +21dBu最大
输出
L,R&单声道输出(XLR)+4dBu测试 +27dBu最大
L,R&单声道外接口(TRS插座)-2dBu测试 +21dBu最大
输出(插座)+4dBu测试 +27dBu最大
编组外接(TRS插座)-2dBu测试 +21dBu最大
辅助输出(插座)-2dBu测试 +21dBu最大(Bak iotuib+4)
矩阵输出(TRS输出)-2dBu测试 +21dBu最大(Bak iotuib+4)
2路音轨输出(耳机插座)0dBu测试+21dBu最大
直接输出(TRS插座)0dBu测试+21dBu最大
频率响应
麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz
线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz
立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz
总协波失真+n
麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%
麦克风输入至混音L/R输出,30dB增益1kHz 0.014%
麦克风输入至混音L/R输出,0dB增益1kHz 0.005%
麦克风输入至混音L/R输出,0dB增益1kHz 0.003%
动态余量
模拟净空测试结果(0Vu)21dB
USB输入&输出净空测试结果(0Vu)14dB
USB音频编码(编码/译码)
USB音频输入/输出USB1.1 Compliant 16bit
取样率32,44.1,48kHz
噪音
混音噪音,LR输出,16通道路径,Ref+4dBu,22-22kHz-90dB(-86dBu)
混音噪音,LR输出,24通道路径,Ref+4dBu,22-22kHz-89dB(-86dBu)
混音噪音,LR输出,32通道路径,Ref+4dBu,22-22kHz-88dB(-86dBu)
话筒前置放大器@最大增益 150R输入Z 22-25kHz-127dBu
