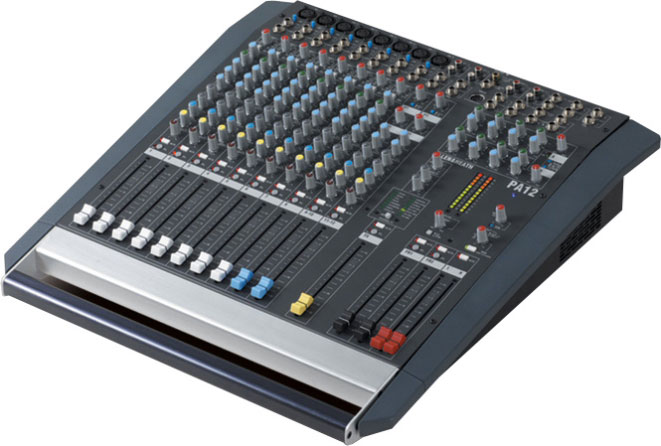

ALLEN&HEATH PA12 调音台

PA 系列混音器可提供一个标准的 PA 系统所需的所有音频信号处理工具,并使您的操控能够做到"随心所欲"。您不仅很快就会熟悉并得心应手地操控它们,而且您还会发现它们所具备的许多创新的性能充分融合了设计师多年的现场调音经验。如果您再仔细地检查一下它们的质量,您就更会欣赏它们标准化的结构：与我们的顶级产品 ML 系列调音台同样单独的垂直型电路板、同样的电位器帽、同样的铜质内部耦合界面。在音频性能指标上,PA 系列混音器则完全具备您心目中专业级的 ALLEN&HEATH 调音台的丰富、大气、自然、一流。

· 单通道输入

8路[PA12-CP]或16路[PA20-CP]话筒[XLR]&线路[TRS]单通道输入

· 线路输入在XLR输入的后级

· 提供单独的+48V幻象电源开关

· 具有平滑增益特性的新型2级前置放大

· 线路输入接入第二级前置放大级以实现匹配更好、 性能更佳

· 100Hz高通滤波器切换

· 插入点

· 4段均衡

· 4辅助混音

· 静音及发光二极管显示

· PFL(推子前电平)键及发光二极管显示[类似于峰值显示器功能]

· 100mm推子。

· 4段均衡

平台式低频滤波器[60Hz]和高频滤波器[12kHz]

· 固定式中低频滤波器[250Hz]和扫描式中高频滤波器[300Hz - 6kHz]

· 250Hz固定式滤波器的控制经过仔细选择使得声音既不拖沓而又充满温暖感。

· 双路立体声通道

2路立体声通道,每路均具有2个非平衡式立体声输入,一个是RCA插口,一个是TRS插口

· 独立增益控制提供通道端口的信号混合

· 顶端输入[RCA]可以直接切换到左右通道以代替通道端口提供返送信号

· 2段平台式均衡器

· 4辅助混音

· 立体声平衡

· 静音及发光二极管显示

· PFL(推子前电平)及发光二极管显示

· 与单声道同样的100mm推子。

· 4辅助输出

全部通道：用于返送混音的2衰减前信号──具有100mm推子控制、带发光二极管的静音开关、AFL(推子后电平)及发光二极管显示、TRS输出[可以内部路由至输出部分]

· 用于效果的1衰减后辅助混音──这提供内部效果并且有一个TRS输出用于外部效果

· 1衰减后辅助混音至TRS输出端口用于外部效果或特殊传输。

· 混音输出

具有100mm推子控制和静音及发光二极管显示的主立体声混音输出

· TRS输出

· 具有电平控制和超低音模式至TRS端口的单声道相加式输出

· [RCA]模拟+SPDIF推子前/后可切换的录音输出

· 双12段柱型发光二极管电平表显示节目信号[或PFL(推子前电平)/AFL(推子后电平)]

· 用于外部处理的TRS式插入点

· 提供输出均衡和路由至内部放大器/外部系统。

· 输出均衡

输出部分提供4段半参数式均衡器,它影响TRS附加输出和内部的恒定功率放大器

· 在对扬声器系统的精确处理上,尤其是返送以及监听用扬声器系统,它可以提供比图示式均衡器更多的控制

· 通过信号源选择器,可将输出均衡器用于左/右路、左路和右路相加/返送1、或返送1/返送2

· 恒定功率放大

内置1kW(即2x500W)均方根值峰值功率专业级AB类功率放大器

· 采用ALLEN&HEATH独特的设计,保证全部功率加进4Ω或8Ω负载[背后开关选择]

· 输出连接器为Speakon?

· 双风扇散热系统

· 周全的保护－防削波的输入限幅器、短路保护、限流和直流故障感应

· 发光二极管显示:信号、峰值警告、扬声器保护和温度

· AB类放大器的TRS输入端口[通常至输出部分/附加副输出端口]允许根据需要独立使用功率放大器

· 备用模式开关可以将扬声器系统隔离,使放大器进入保护状态。

· 数字式效果

16个程控数字式效果处理器提供混响、延时、合唱和其它功能及组合功能

· 该效果模块的输入信号取自单声道和立体声通道的衰减后效果辅助输入

· 效果模块的输出由一个含静音和PFL(推子前电平)功能的100mm推子控制,并路由至立体声混音和具有衰减后电平控制的FB1&2

· 在该点上,2个具有电平控制功能的TRS输入提供外部效果与内部单元相结合的方法

· 甚至可以断开内部效果而仅使用外部效果

· 采用一个压触开关式TRS插口对效果通道进行静音

· 通过MIDI,使用ALLEN&HEATH软件编辑器,可以从CD声源或我们的站点上进行效果编辑。

· 控制部分

BGM(背景音乐模式)─将2声轨输入信号送至推子后主混音,允许用户下推控制推子(同时补充、中断、及其它)和停止音乐播放,直通放大器/扬声器

· 具有电平控制的2声轨输入信号[RCA]送至左右通道─馈给头戴式耳机监听选择器(检查录音情况)

· 2组3色12段发光二极管电平表对监听器的信号进行实时显示

· 大的发光二极管显示PFL(推子前电平)/AFL(推子后电平)的实时信号－该信号优先于左右通道/2声轨信号监听器信号源选择

· 采用继电器式备用开关断开扬声器系统

· 2声轨模拟输出[RCA]+SPDIF允许直接进入数字式录音

· 切换式左右通道推子前/后控制

· 单声道相加电平输出[TRS]-100Hz低通滤波器模式开关提供超低频信号

· 唱机电平输出[TRS]。

· 电源

坚固可靠的内部电源,1600W设计。

· 灯

4-芯XLR插孔。 技术规格

0dBu=0.775Vrms ,0dBV=1Vrms

最大输出电平

TRS +21dBu,2kΩ负载

额定输出电平

L-R +0dBu,600Ω最大负载

其它输出点 +0dBu,2kΩ最大负载

内部余量

混音至输出点 +21dB

通道 +21dB

峰值发光二极管 削波前5dB

噪声（22Hz至22kHz均方根测量值）

话筒等效输入噪声（150Ω参考信号源） -128dB

左右通道剩余噪声 <-89dBu(推子最大位置）

左右通道混合噪声 <-84dBu(推子最大位置）

频率响应

20Hz至30kHz +/-0.5dB

总谐滤失真

通道至混音输出点 <0.006%

串音（1kHz）

通道间 <-90dB

通道静音 <-95dB

通道推子到底 <-95dB

电源（内置单元，可通过内部边线调节至当地电源电压）

交流电源输入 100V至240V交流@50/60Hz

电源消耗 75W（最大值）

电源保险丝 T1A 20mm

机器规格(宽×高×深)

PA12（桌面安装） 525×145×538mm

PA20（桌面安装） 732×145×538mm

PA28（桌面安装） 958×145×538mm

重量 不含包装 含包装

PA12 13kg 14kg

PA20 17kg 18kg

PA28 19kg 20kg

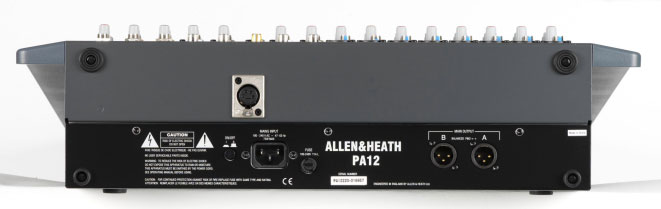

连接

输入

单通道输入 XLR 平衡式 2kΩ -62至+5dB

TRS Jack 平衡式，尖端+ >30kΩ -26至+10dB

立体声A1 RCA phono 非平衡式 -10dB至关闭

立体声B2 TRSJack 非平衡式，尖端+ -10dB至关闭

2-声轨返送 RCA phono 非平衡式，尖端+ >10kΩ 0dBu,+20dBu最大值

插入

通道插入 TRSJack 尖端输出，环圈返回 0dB

左右插入 TRSJack 尖端输出，环圈返回 0dB

输出

左右，单通道，AB TRSJack 悬浮接地，尖端+ 0dBu

辅助，效果，FB1，FB2 TRSJack 悬浮接地，尖端+ 0dBu

2声轨输出 RCA phono 非平衡式尖端

头戴式耳机 TRSJack 尖端左，环圈右 >30Ω

SPDIF输出 RCA phono 变压器隔离数字式
